Les poussoirs à ressort jouent un rôle crucial dans de nombreux systèmes mécaniques et automatisés. Ces composants, apparemment simples, sont en réalité des éléments techniques sophistiqués dont le choix peut avoir un impact significatif sur les performances et la fiabilité de vos équipements industriels. Que vous travailliez dans l'automobile, l'aérospatiale ou la fabrication de machines-outils, comprendre les subtilités des différents types de poussoirs à ressort et leurs caractéristiques est essentiel pour optimiser vos processus de production.
Caractéristiques techniques des poussoirs à ressort

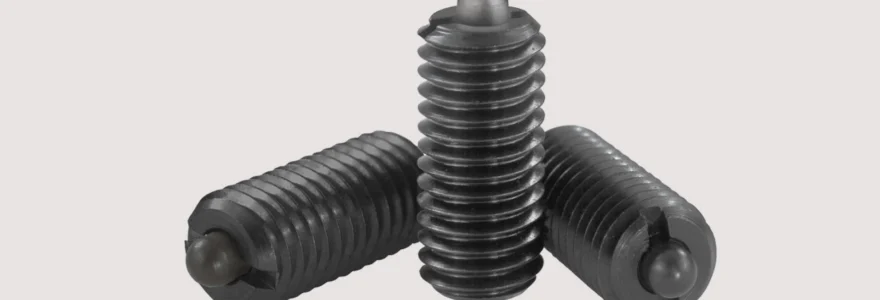

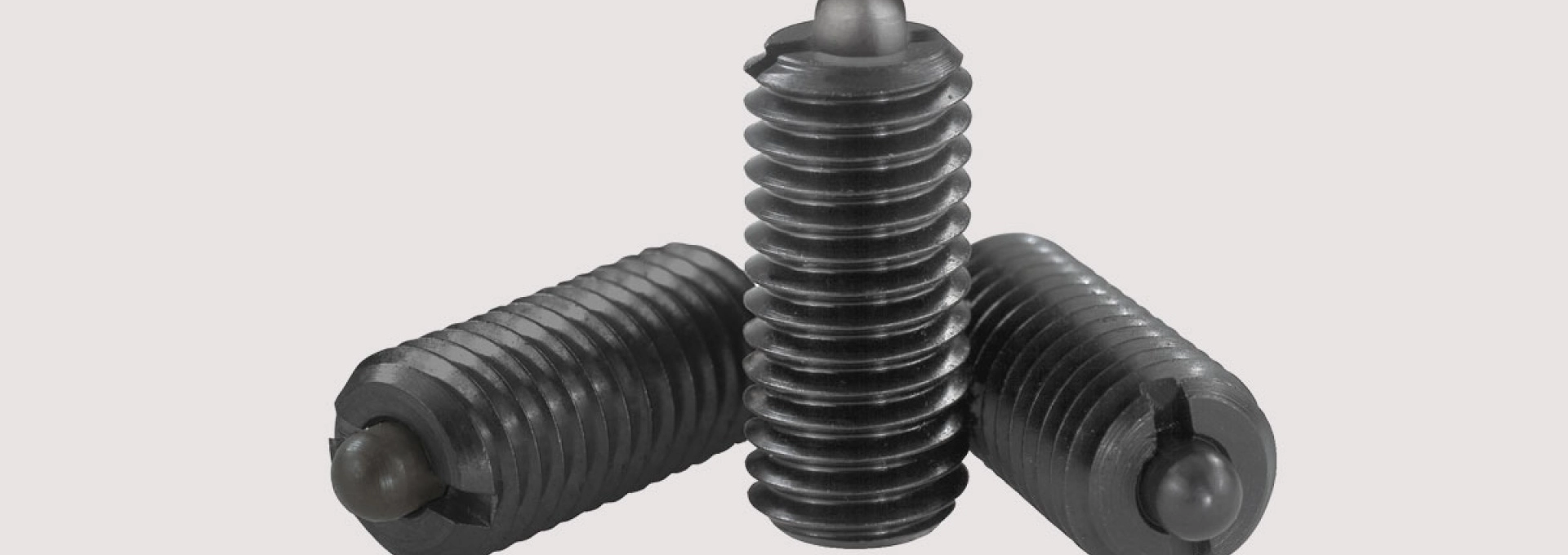

Les poussoirs à ressort sont des dispositifs mécaniques conçus pour exercer une force contrôlée sur un objet ou une surface. Ils se composent généralement d'un corps, d'un ressort interne et d'un élément de contact comme une bille ou un embout. La force exercée par le poussoir est déterminée par les propriétés du ressort, tandis que la géométrie du corps et de l'élément de contact influence la manière dont cette force est appliquée.
L'un des aspects techniques les plus importants à considérer est la constante de raideur du ressort, exprimée en N/mm. Cette valeur indique la force nécessaire pour comprimer le ressort d'une unité de longueur. Un ressort avec une constante de raideur élevée offrira une résistance plus importante à la compression.
La course du poussoir, c'est-à-dire la distance sur laquelle il peut se déplacer, est également un paramètre crucial. Elle détermine la plage de mouvement disponible et peut varier de quelques millimètres à plusieurs centimètres selon les modèles. La précision de cette course est particulièrement importante dans les applications nécessitant un contrôle fin du positionnement.
Le matériau du corps et de l'élément de contact joue un rôle déterminant dans la durabilité et la résistance à l'usure du poussoir. L'acier inoxydable, par exemple, offre une excellente résistance à la corrosion, tandis que les alliages de titane peuvent être préférés pour leur légèreté dans les applications aérospatiales.
La sélection minutieuse des caractéristiques techniques d'un poussoir à ressort peut faire la différence entre un système qui fonctionne de manière optimale et un autre qui nécessite des ajustements fréquents.
Types de poussoirs à ressort pour applications industrielles
Il existe une large gamme de poussoirs à ressort adaptés à diverses applications industrielles. Chaque type présente des avantages spécifiques et convient à des contextes d'utilisation particuliers. Comprendre ces différences est essentiel pour faire le choix le plus approprié à vos besoins.
Poussoirs à ressort hélicoïdal de compression
Les poussoirs à ressort hélicoïdal de compression sont les plus couramment utilisés dans l'industrie. Ils se caractérisent par leur simplicité de conception et leur polyvalence. Le ressort hélicoïdal interne se comprime lorsqu'une force est appliquée, générant une résistance proportionnelle à la compression.
Ces poussoirs sont particulièrement adaptés aux applications nécessitant une force constante sur une course relativement longue. Ils sont fréquemment employés dans les systèmes de positionnement, les mécanismes de verrouillage et les dispositifs de sécurité. Leur capacité à absorber les chocs et les vibrations en fait également des composants précieux dans les environnements industriels difficiles.
Poussoirs à ressort de torsion
Contrairement aux ressorts hélicoïdaux qui travaillent en compression, les poussoirs à ressort de torsion utilisent l'énergie stockée dans la torsion d'un fil métallique. Ces dispositifs sont particulièrement utiles lorsqu'un couple rotatif est nécessaire, comme dans certains mécanismes de charnière ou de rappel.
L'avantage principal des poussoirs à ressort de torsion réside dans leur capacité à fournir un couple important dans un espace compact. Ils sont souvent utilisés dans les applications où l'encombrement est limité mais où une force de rotation significative est requise. Leur conception permet également une personnalisation plus facile de la courbe force-déplacement.
Poussoirs à ressort à lames
Les poussoirs à ressort à lames utilisent une ou plusieurs lames métalliques flexibles pour générer la force de poussée. Cette configuration offre plusieurs avantages, notamment une grande stabilité latérale et une excellente résistance à la fatigue. Les ressorts à lames peuvent être conçus pour fournir une force quasi constante sur toute leur course, ce qui les rend idéaux pour les applications nécessitant une pression uniforme.
Ces poussoirs sont couramment utilisés dans les systèmes de suspension, les mécanismes de fermeture automatique et les applications où une force latérale importante doit être supportée. Leur capacité à résister aux charges latérales en fait des choix privilégiés dans les environnements soumis à des vibrations ou des chocs fréquents.
Poussoirs à gaz
Les poussoirs à gaz représentent une solution plus sophistiquée pour les applications nécessitant une force contrôlée sur une longue course. Ils utilisent un gaz comprimé, généralement de l'azote, pour générer la force de poussée. La pression du gaz peut être ajustée pour obtenir la force désirée, offrant ainsi une grande flexibilité.
Ces dispositifs sont particulièrement appréciés pour leur capacité à fournir une force quasi constante sur toute leur course, ainsi que pour leur amortissement intégré. Ils sont couramment utilisés dans les applications automobiles, les équipements médicaux et les meubles ergonomiques. Leur fonctionnement silencieux et leur longue durée de vie en font des choix privilégiés pour les applications haut de gamme.
Le choix entre ces différents types de poussoirs à ressort dépend non seulement des exigences techniques de l'application, mais aussi des contraintes opérationnelles et environnementales spécifiques à votre industrie.
Critères de sélection d'un poussoir à ressort
La sélection du poussoir à ressort le plus adapté à votre application nécessite une analyse approfondie de plusieurs critères. Une évaluation minutieuse de ces facteurs vous permettra d'optimiser les performances de votre système tout en assurant sa fiabilité à long terme.
Force de poussée et course requises
La force de poussée et la course sont les deux paramètres fondamentaux à considérer lors du choix d'un poussoir à ressort. La force de poussée doit être suffisante pour accomplir la tâche prévue, qu'il s'agisse de maintenir une pièce en position ou d'activer un mécanisme. Il est crucial de ne pas sous-estimer cette force, au risque de compromettre le fonctionnement du système, ni de la surestimer, ce qui pourrait entraîner une usure prématurée ou des dommages aux composants adjacents.
La course du poussoir doit correspondre précisément aux exigences de déplacement de votre application. Une course trop courte peut limiter la fonctionnalité du système, tandis qu'une course excessive peut entraîner un gaspillage d'espace et une augmentation inutile des coûts. Il est recommandé d'utiliser un facteur de sécurité lors du dimensionnement de la course pour tenir compte des tolérances de fabrication et des variations potentielles dans les conditions d'utilisation.
Matériaux et résistance à la corrosion
Le choix des matériaux pour le corps du poussoir et ses composants internes est crucial pour assurer sa durabilité et sa performance dans l'environnement d'utilisation prévu. L'acier inoxydable est souvent privilégié pour sa résistance à la corrosion et sa robustesse, particulièrement dans les environnements humides ou chimiquement agressifs. Pour les applications nécessitant une résistance accrue à l'usure, des revêtements spéciaux comme le nickelage ou la nitruration peuvent être envisagés.
Dans certains cas, des matériaux plus exotiques comme les alliages de titane ou les polymères haute performance peuvent être nécessaires pour répondre à des exigences spécifiques de poids ou de compatibilité chimique. Il est important de considérer non seulement les conditions de fonctionnement normales, mais aussi les expositions potentielles à des agents nettoyants ou à des environnements corrosifs lors des opérations de maintenance.
Température de fonctionnement
La plage de température de fonctionnement est un facteur critique souvent négligé dans la sélection des poussoirs à ressort. Les variations de température peuvent affecter significativement les propriétés mécaniques des ressorts et des autres composants. Les aciers à haute teneur en carbone, par exemple, peuvent perdre de leur élasticité à des températures élevées, tandis que certains polymères peuvent devenir fragiles à basse température.
Pour les applications impliquant des températures extrêmes, des matériaux spécialisés comme les alliages à mémoire de forme ou les ressorts en Inconel peuvent être nécessaires. Il est également important de considérer les effets de la dilatation thermique sur la précision du positionnement, particulièrement dans les applications de haute précision.
Fréquence d'utilisation et durée de vie
La fréquence d'actionnement et la durée de vie attendue du poussoir à ressort sont des facteurs déterminants dans le choix du modèle et des matériaux. Pour les applications à haute fréquence, la fatigue du matériau devient une préoccupation majeure. Des aciers spéciaux traités thermiquement ou des alliages à haute résistance peuvent être nécessaires pour assurer une longévité adéquate.
La lubrification est un autre aspect à considérer pour les applications à usage intensif. Certains poussoirs intègrent des réservoirs de lubrifiant ou des revêtements autolubrifiants pour minimiser l'usure et assurer un fonctionnement fluide sur de longues périodes. Pour les applications critiques, il peut être judicieux de mettre en place un programme de maintenance préventive incluant le remplacement périodique des poussoirs avant leur fin de vie théorique.
Normes et certifications pour poussoirs à ressort industriels
Les poussoirs à ressort utilisés dans des applications industrielles doivent souvent se conformer à des normes et certifications spécifiques. Ces standards garantissent non seulement la qualité et la fiabilité des composants, mais assurent également leur compatibilité avec les réglementations en vigueur dans différents secteurs industriels.
Parmi les normes les plus couramment rencontrées, on peut citer la norme ISO 10243 qui spécifie les dimensions et les caractéristiques des ressorts de compression pour les outils de presse. Cette norme est particulièrement pertinente pour les poussoirs à ressort utilisés dans l'industrie du formage des métaux. De même, la norme DIN 6325 définit les spécifications pour les goupilles élastiques cylindriques, qui sont souvent utilisées en conjonction avec les poussoirs à ressort dans les assemblages mécaniques.
Pour les industries spécialisées comme l'aérospatiale ou l'automobile, des certifications supplémentaires peuvent être requises. Par exemple, la norme AS9100 pour l'industrie aérospatiale inclut des exigences spécifiques pour les composants mécaniques, y compris les poussoirs à ressort. Dans l'industrie automobile, la certification IATF 16949 peut être nécessaire pour les fournisseurs de composants.
La conformité aux normes et certifications appropriées est essentielle non seulement pour assurer la qualité et la sécurité des produits, mais aussi pour faciliter l'intégration des poussoirs à ressort dans des systèmes complexes et réglementés.
Intégration des poussoirs à ressort dans les systèmes automatisés
L'intégration des poussoirs à ressort dans les systèmes automatisés requiert une approche minutieuse qui prend en compte non seulement les caractéristiques mécaniques du poussoir, mais aussi son interaction avec les autres composants du système. Dans un environnement automatisé, la précision et la répétabilité du mouvement du poussoir deviennent des facteurs critiques.
Une considération importante est la compatibilité du poussoir avec les capteurs et les systèmes de contrôle. Certains poussoirs avancés intègrent des capteurs de position qui permettent un retour d'information précis sur leur état de compression. Ces données peuvent être utilisées pour ajuster dynamiquement les paramètres du système ou pour déclencher des actions spécifiques dans le processus automatisé.
La synchronisation du mouvement du poussoir avec d'autres actions du système est également cruciale. Dans certains cas, l'utilisation de poussoirs à ressort contrôlés électroniquement peut être nécessaire pour assurer une coordination parfaite avec d'autres composants automatisés. Ces poussoirs "intelligents" peuvent ajuster leur force ou leur position en temps réel en fonction des besoins du processus.
L'intégration doit également prendre en compte les aspects de maintenance et de remplacement. Dans un système automatisé, le temps d'arrêt pour la maintenance doit être minimisé. Des solutions comme les poussoirs à changement rapide ou les systèmes modulaires peuvent grandement faciliter les opérations de maintenance et réduire les temps d'arrêt.
Maintenance et remplacement des poussoirs à ressort
La maintenance préventive des poussoirs à ressort est essentielle pour assurer leur performance optimale et prolonger leur durée de vie. Un programme de maintenance bien conçu peut significativement réduire les temps d'arrêt imprévus et les coûts associés aux défaillances des équipements.
L'inspection régulière des poussoirs à ressort doit inclure la vérification de signes d'usure, de corrosion ou de fatigue du matériau.
La lubrification est un aspect crucial de la maintenance des poussoirs à ressort. Selon le type de poussoir et son application, différents lubrifiants peuvent être nécessaires. Pour les applications alimentaires ou médicales, des lubrifiants de grade alimentaire sont indispensables. Dans les environnements à haute température, des lubrifiants spéciaux résistants à la chaleur doivent être utilisés.
Lorsqu'un remplacement est nécessaire, il est important de choisir des pièces de rechange qui correspondent exactement aux spécifications d'origine. L'utilisation de pièces non conformes peut entraîner une dégradation des performances du système, voire des défaillances dangereuses. Dans certains cas, des améliorations peuvent être apportées lors du remplacement, comme l'utilisation de matériaux plus résistants ou de conceptions améliorées, à condition que ces changements soient compatibles avec le système existant.
Une maintenance proactive et un remplacement judicieux des poussoirs à ressort peuvent non seulement prévenir les pannes coûteuses, mais aussi améliorer l'efficacité globale du système au fil du temps.
En conclusion, le choix et l'utilisation appropriés des poussoirs à ressort sont essentiels pour assurer la fiabilité et l'efficacité des systèmes industriels. En tenant compte des critères techniques, des normes applicables et des exigences de maintenance, les ingénieurs et les concepteurs peuvent optimiser l'intégration de ces composants cruciaux dans leurs applications. Une approche réfléchie de la sélection et de la gestion des poussoirs à ressort peut contribuer significativement à l'amélioration des performances et à la réduction des coûts opérationnels à long terme.
